Spadek wydajności odciągu diagnozuje się od ustalenia, co dokładnie się pogorszyło: przepływ powietrza przy konkretnym króćcu, podciśnienie w instalacji czy skuteczność wychwytywania pyłu przy maszynie. Każda z tych wielkości wskazuje na inną grupę przyczyn, od zabrudzonego filtra, przez zator w kanale, po źle dopasowaną osłonę narzędzia.
Poniższe siedem przyczyn to praktyczna lista kontrolna oparta na wytycznych brytyjskiego urzędu HSE dotyczących wentylacji miejscowej. Nie jest to ranking oparty na statystyce awarii. Kolejność prowadzi od elementów najłatwiejszych do sprawdzenia do tych, które wymagają pomiarów i oceny całej instalacji.
Co właściwie spadło? Przepływ, podciśnienie i skuteczność wychwytywania
W rozmowach o odciągu „słabo ciągnie” może oznaczać trzy różne rzeczy. Zanim zacznie się szukać usterki, warto je rozdzielić:
| Wielkość | Co mówi | Jak się ją sprawdza |
|---|---|---|
| Strumień powietrza Q [m³/h] | ile powietrza instalacja odbiera z maszyny | wskaźnik przepływu, pomiar w stałym punkcie |
| Podciśnienie i straty ciśnienia [Pa] | czy wentylator utrzyma wymagany przepływ przy oporach instalacji | manometr, wskaźnik różnicy ciśnień na filtrze |
| Stężenie pyłu [mg/m³] | na jakie narażenie pracownika wskazuje pomiar środowiska pracy | pomiary środowiska pracy |
Dobry wynik jednej wielkości nie dowodzi, że pozostałe są prawidłowe. Instalacja może mieć przepływ zgodny z projektem, a mimo to pył będzie uciekał spod osłony narzędzia. HSE wskazuje, że dwie główne przyczyny nieskutecznego wychwytywania pyłu drzewnego to zła konstrukcja osłony i za mały przepływ. Skąd bierze się wymagany przepływ, opisujemy w artykule Jak obliczyć wymaganą wydajność odciągu trocin dla maszyn stolarskich.
7 najczęstszych przyczyn spadku wydajności odciągu
1. Zabrudzony filtr lub pełny pojemnik odpylacza
Objaw: przepływ spada jednocześnie na wielu stanowiskach, a wskaźnik różnicy ciśnień na filtrze pokazuje inną wartość niż zwykle.
Jak sprawdzić: wskazanie porównuje się z wartością bazową zapisaną przy odbiorze instalacji i z instrukcją urządzenia. Trzeba też sprawdzić, czy działa system czyszczenia filtra, w jakim stanie są worki lub wkłady filtracyjne i czy pojemnik na odpad nie jest przepełniony.
Co zrobić: oczyścić lub wymienić wkłady, opróżnić pojemnik i usunąć przyczynę niedziałającego czyszczenia. Opróżnianie odpylacza to jedna z czynności, przy których pracownik jest szczególnie narażony na pył, więc wymaga odpowiednich środków ochrony. Regenerację i wymianę wkładów filtracyjnych obejmuje serwis NAWARA.
2. Zator w wężu, króćcu lub kanale
Objaw: problem dotyczy jednej gałęzi lub jednej maszyny, a w przewodach gromadzą się wióry.
Jak sprawdzić: po zatrzymaniu instalacji i zabezpieczeniu jej przed ponownym uruchomieniem ogląda się miejsca, w których materiał najczęściej się osadza. Są to przede wszystkim przewody elastyczne i kolana.
Co zrobić: usunąć zator i ustalić, dlaczego powstał. Osad zmniejsza przekrój przewodu, zwiększa opór przepływu i może podnosić ryzyko pożaru. Jeśli zatory wracają w tym samym miejscu, warto ocenić ten odcinek trasy: długość węża elastycznego, liczbę kolan i prędkość powietrza. Dla wiórów drzewnych HSE zaleca projektową prędkość transportową co najmniej 20 m/s. Instalacje narażone na osady pyłu i iskry można dodatkowo chronić systemem wykrywania i gaszenia iskier.
3. Nieszczelne połączenie, uszkodzony wąż lub uszczelka
Objaw: przy połączeniu widać pył, a do właściwego punktu odbioru dociera mniej powietrza.
Jak sprawdzić: obejrzeć całą drogę przepływu, od osłony maszyny po odpylacz. Pomiar przed podejrzanym odcinkiem i za nim pokazuje, czy powietrze „ucieka” właśnie tam.
Co zrobić: uszczelnić połączenie albo wymienić uszkodzony wąż lub uszczelkę. Przy rozległych uszkodzeniach warto rozważyć wymianę odcinka na instalację rurową gładką lub spiro.
4. Źle ustawione zasuwy albo zbyt wiele otwartych gałęzi
Objaw: odciąg działa dobrze, gdy pracuje jedna maszyna, i słabo po uruchomieniu kolejnych.
HSE opisuje instalacje stolarskie podłączone do większej liczby maszyn, niż odpylacz może obsłużyć jednocześnie. To częsta sytuacja w rozbudowywanych warsztatach. Jeśli otwarte są wszystkie zasuwy, przepływ rozkłada się na zbyt wiele gałęzi i żadna nie dostaje tyle powietrza, ile wymaga maszyna.
Jak sprawdzić: odtworzyć z projektu dopuszczone kombinacje pracy, sprawdzić położenie zasuw i zmierzyć przepływ na czynnych gałęziach.
Co zrobić: zapisać dopuszczalne kombinacje otwartych zasuw i przekazać je operatorom. Tam, gdzie ręczna obsługa zawodzi, można zastosować zasuwy pneumatyczne lub elektryczne współpracujące z automatyką sterującą instalacji.
5. Instalacja ma większe opory niż przewidziano
Objaw: wydajność spadła po wydłużeniu przewodu, dodaniu kolan, wymianie węża lub podłączeniu nowej maszyny.
Wentylator nie daje stałej wydajności niezależnie od warunków. Jego punkt pracy wyznacza przecięcie charakterystyki wentylatora z charakterystyką instalacji, więc gdy opory rosną, przepływ maleje.
Jak sprawdzić: zestawić aktualną trasę z projektem, zmierzyć przepływ i ciśnienie, a następnie ponownie wyznaczyć punkt pracy wentylatora.
Co zrobić: skorygować trasę lub średnice przewodów albo dopasować wentylator do nowych warunków. Gdy zmiany wynikają z rozbudowy zakładu, potrzebna jest ocena całego układu. Obejmuje ją wsparcie przy rozbudowie i optymalizacji istniejących instalacji w ramach serwisu NAWARA.
6. Problem z wentylatorem lub brak powietrza uzupełniającego
Objaw: zmienił się hałas albo pojawiły się drgania wentylatora. Inny charakterystyczny sygnał to przepływ rosnący po otwarciu drzwi lub bramy hali.
Jak sprawdzić: napęd i wentylator kontroluje się zgodnie z instrukcją producenta, po bezpiecznym wyłączeniu urządzenia. Równie ważna jest drożność nawiewu, bo powietrze usuwane przez odciąg musi mieć skąd napływać. Dotyczy to zwłaszcza instalacji, które wyrzucają powietrze na zewnątrz budynku.
Co zrobić: usunąć usterkę napędu lub wentylatora, a przy niedoborze powietrza uzupełniającego zapewnić odpowiedni dopływ, np. przez system wentylacyjny i nawiewny.
7. Nieodpowiednia osłona lub położenie punktu odbioru
Objaw: przepływ jest zgodny z założeniami, a pył nadal wydostaje się przy narzędziu.
Jak sprawdzić: obserwować pracę osłony i kierunek, w którym narzędzie wyrzuca pył. Pomaga w tym lampa pyłowa, która uwidacznia drobne cząstki w powietrzu, albo odpowiednia próba dymowa.
Co zrobić: poprawić obudowę i położenie punktu odbioru tak, aby przechwytywały strumień pyłu wyrzucany przez narzędzie. W pilarkach warto sprawdzić, czy podłączona jest także osłona górna. Przykładowo pilarka stołowa Hammer K2M ma dwa punkty odbioru: spod piły i z osłony górnej.
Diagnostyka krok po kroku – procedura w 5 etapach
Aby nie wymieniać przypadkowych elementów, diagnozę prowadzi się w stałej kolejności:
- Zapisz, przy których maszynach i przy jakich kombinacjach pracy występuje problem.
- Sprawdź wskaźnik przepływu, położenie zasuw, stan filtra i pojemnika.
- Porównaj przepływ i ciśnienia w stałych punktach pomiarowych z wynikami odbioru instalacji.
- Jeśli przepływ jest za mały, szukaj zatoru, nieszczelności, dodatkowych oporów albo problemu z wentylatorem i nawiewem.
- Jeśli przepływ jest prawidłowy, a pył ucieka, oceń osłonę oraz sam proces cięcia lub szlifowania.
Pierwsze obserwacje pozwalają szybko zawęzić listę podejrzanych:
| Obserwacja | Najbardziej prawdopodobne przyczyny |
|---|---|
| przepływ spadł na wielu stanowiskach naraz | filtr, pojemnik, wentylator, nawiew |
| problem dotyczy jednej gałęzi | zator, nieszczelność, zasuwa na tej gałęzi |
| słabo tylko przy pracy kilku maszyn | zbyt wiele otwartych zasuw, przekroczone kombinacje pracy |
| spadek po przebudowie trasy | większe opory, zmieniony punkt pracy wentylatora |
| przepływ w normie, pył ucieka | osłona, położenie punktu odbioru |
Czym mierzyć, a czym nie?

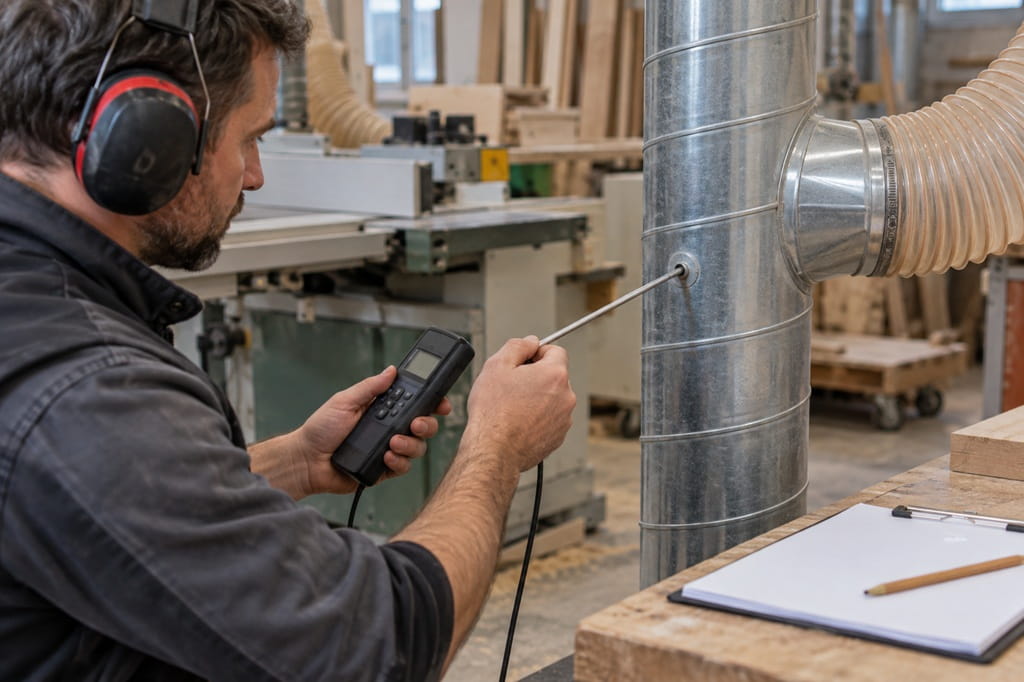

Ręka przyłożona do króćca nie jest wiarygodnym miernikiem przepływu. Pozwala wyczuć, że „coś ciągnie”, ale nie odróżni instalacji sprawnej od takiej, która straciła znaczną część wydajności.
Do diagnozy służą inne narzędzia:
- wskaźnik przepływu i manometr, które przy powtarzalnych pomiarach w tych samych punktach pozwalają wykryć zmianę,
- wskaźnik różnicy ciśnień na filtrze, który pokazuje stopień jego zabrudzenia,
- lampa pyłowa, która pokazuje, czy pył rzeczywiście trafia do osłony.
Wskazania ciśnienia interpretuje się względem konkretnej instalacji i jej pomiaru bazowego. Nie istnieje uniwersalna „dobra” wartość podciśnienia, którą można przyłożyć do każdego odciągu.
Jak zapobiegać spadkom wydajności odciągu?
Większości opisanych problemów można uniknąć albo szybko je wychwycić dzięki kilku stałym nawykom:
- zachowaniu wyników pomiarów odbiorowych jako punktu odniesienia,
- oznaczeniu stałych punktów pomiarowych na instalacji,
- zapisaniu i udostępnieniu operatorom dopuszczalnych kombinacji otwartych zasuw,
- regularnej kontroli filtra, pojemnika, węży i połączeń,
- ponownej ocenie instalacji po każdej zmianie układu maszyn, trasy przewodów lub dołączeniu nowej gałęzi.
Kiedy wezwać serwis instalacji odpylającej?
Czasem podstawowe czynności nie przywracają wydajności: opróżnienie pojemnika, oczyszczenie filtra, kontrola zasuw i węży. Jeśli pomiary wskazują na zbyt duże opory, wentylator albo konstrukcję instalacji, potrzebna jest diagnostyka całego układu.
NAWARA od ponad 20 lat projektuje, produkuje, montuje i serwisuje systemy odpylania dla przemysłu drzewnego. Serwis NAWARA obejmuje:
- diagnostykę, naprawy i modernizacje instalacji odpylających,
- serwis urządzeń filtracyjnych, wentylatorów, systemów rurowych i automatyki,
- regenerację i wymianę wkładów filtracyjnych,
- przeglądy techniczne, dokumentację serwisową i doradztwo technologiczne,
- wsparcie przy rozbudowie i optymalizacji istniejących instalacji.
Mobilne ekipy serwisowe działają w całej Polsce i Europie. Zgłoszenie można przekazać przez stronę kontaktową.
Najczęstsze pytania
Dlaczego odciąg słabo ciągnie, choć filtr jest czysty?
Czysty filtr wyklucza tylko jedną z siedmiu przyczyn. Pozostają zatory w wężach i kolanach, nieszczelności, zbyt wiele otwartych zasuw, większe opory po przebudowie trasy, problem z wentylatorem lub dopływem powietrza oraz źle dopasowana osłona. Pomiar przepływu w stałych punktach pozwala ustalić, gdzie szukać.
Jak sprawdzić, czy odciąg ma wystarczający przepływ?
Przepływ i ciśnienie mierzy się w ustalonych punktach, a wynik porównuje z pomiarami odbiorowymi i wymaganiami z instrukcji maszyny. Sam przepływ nie wystarczy, więc równolegle trzeba sprawdzić, np. lampą pyłową, czy pył jest wychwytywany przy narzędziu.
Czy podłączenie kolejnej maszyny może obniżyć wydajność odciągu?
Tak. Każda nowa gałąź zmienia opory instalacji i rozkład przepływu, a odpylacz może nie obsłużyć wszystkich maszyn jednocześnie. Po takiej zmianie układ trzeba ponownie ocenić.
