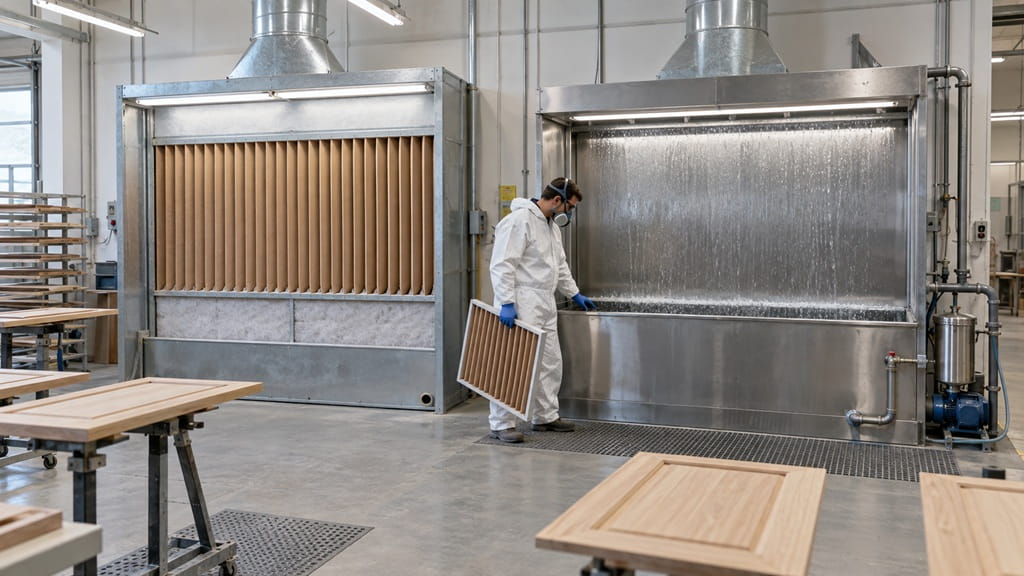

Sucha i mokra ściana lakiernicza różnią się przede wszystkim sposobem oddzielania cząstek farby od odciąganego powietrza – sucha korzysta z wymiennych filtrów, mokra z kurtyny wodnej. To, która z nich sprawdzi się lepiej, zależy jednak nie od ceny zakupu, lecz od intensywności produkcji, dostępnej infrastruktury i całkowitego kosztu użytkowania w konkretnym zakładzie.

Ściana lakiernicza a kabina – kluczowe pojęcia

Ściana lakiernicza służy do odciągania powietrza zanieczyszczonego podczas natryskowego nakładania farb i lakierów oraz do wychwytywania oversprayu, czyli tej części rozpylonego materiału, która nie osiadła na malowanym elemencie.

Warto od razu odróżnić ścianę od kompletnej, zamkniętej kabiny. Otwarta ściana tworzy stanowisko odciągowe, natomiast kabina pozwala w większym stopniu kontrolować:

• nawiew i wyciąg powietrza,
• kierunek jego przepływu,
• temperaturę i czystość,
• dostęp do strefy lakierowania.

Porównanie ściany suchej i mokrej dotyczy głównie sposobu separacji cząstek farby od powietrza. Żadne z tych rozwiązań nie rozwiązuje automatycznie problemu par rozpuszczalników i lotnych związków organicznych (LZO/VOC) – jeśli stosowane materiały je emitują, kwestię tę trzeba rozpatrywać osobno, o czym więcej w dalszej części artykułu.

Jak działa sucha ściana lakiernicza?

Sucha ściana lakiernicza wychwytuje mgłę lakierniczą za pomocą wymiennych materiałów filtracyjnych. Wentylator zasysa powietrze zawierające overspray i kieruje je przez jeden lub kilka stopni filtracji.

Typowy układ wielostopniowy może obejmować:

• filtr kartonowy harmonijkowy, zatrzymujący znaczną część większych cząstek,
• matę z włókna szklanego (np. typu Paint Stop), wychwytującą cząstki przechodzące przez pierwszy stopień,
• dodatkową włókninę, filtr kieszeniowy lub kasetowy, chroniący wentylator i instalację wyciągową.

Dobór materiałów filtracyjnych powinien wynikać z rodzaju stosowanego lakieru, ilości oversprayu, wymaganego poziomu emisji oraz parametrów wentylatora. W miarę gromadzenia się lakieru rośnie opór filtrów, co przy braku kontroli obniża skuteczność odciągu i pogarsza warunki pracy. Dlatego przydatny jest pomiar różnicy ciśnień oraz sygnalizacja konieczności wymiany wkładów.

Jak działa mokra ściana lakiernicza?

Mokra ściana lakiernicza wykorzystuje wodę do wychwytywania cząstek farby. Zanieczyszczone powietrze kontaktuje się z kurtyną wodną lub strefą intensywnego mieszania powietrza z wodą, a mieszanina wody i farby trafia do zbiornika.

Woda zazwyczaj pracuje w obiegu zamkniętym, natomiast oddzielony materiał lakierniczy gromadzi się w postaci szlamu. Odkraplacze ograniczają wynoszenie kropli wody do wentylatora i instalacji wyciągowej.

Eksploatacja takiego układu może wymagać:

• uzupełniania strat wody,
• kontroli poziomu, pH i jakości wody obiegowej,
• stosowania środków koagulujących, odklejających lub ograniczających pienienie,
• czyszczenia zbiornika, pomp, dysz i przewodów,
• kontroli odkraplaczy,
• zapobiegania korozji, osadom, zapachom i rozwojowi mikroorganizmów,
• usuwania i ewentualnego odwadniania szlamu.

Zakres tych czynności zależy od konstrukcji urządzenia i rodzaju stosowanych materiałów.

Cząstki farby a LZO – czego żadna ściana nie rozwiąże sama?

Sucha i mokra ściana służą przede wszystkim do separacji cząstek tworzących overspray – to nie to samo, co usuwanie gazowych zanieczyszczeń powstających z rozpuszczalników.

Kurtyna wodna może wychwycić część substancji rozpuszczalnych w wodzie, ale nie powinna być traktowana jako kompletna instalacja redukująca LZO. Jeśli w zakładzie wymagane jest ograniczanie emisji związków lotnych, potrzebne mogą być osobne urządzenia, takie jak układy adsorpcyjne lub termiczne.

Koszty: ściana sucha vs mokra

Cena zakupu nie wystarcza do oceny opłacalności – dopiero zestawienie kosztów w całym cyklu eksploatacji pokazuje realną różnicę między technologiami.

Jak liczyć całkowity koszt użytkowania (TCO)?

Roczny koszt TCO można przedstawić jako sumę: amortyzacji inwestycji, energii wentylatorów i pomp, ogrzewania lub chłodzenia powietrza, filtrów albo wody i chemii, robocizny, odpadów i ścieków, przestojów, czyszczenia i napraw oraz pomiarów i obsługi formalnej.

Do rzetelnego porównania potrzebne są między innymi:

• liczba godzin pracy rocznie i ilość zużywanego lakieru,
• szacowana ilość oversprayu i wydajność odciągu,
• moc wentylatorów i pomp oraz opór czystych i zabrudzonych filtrów,
• częstotliwość i koszt wymiany filtrów,
• zużycie wody uzupełniającej i środków chemicznych,
• ilość powstających odpadów i koszt ich odbioru,
• czas obsługi oraz długość i koszt przestojów,
• koszt ogrzewania powietrza uzupełniającego,
• wydatki na czyszczenie, naprawy i kontrole,
• koszt ewentualnych poprawek wynikających z niewłaściwych warunków lakierowania.

Bez tych danych nie da się uczciwie wyliczyć progu opłacalności ani wskazać, po ilu miesiącach droższa inwestycja się zwróci.

Skuteczność wychwytywania oversprayu i wpływ na jakość powłoki

Skuteczności urządzenia nie należy oceniać wyłącznie na podstawie informacji, że zastosowano filtr suchy albo kurtynę wodną – decydują konkretne parametry techniczne.

W przypadku filtracji suchej znaczenie mają: rodzaj i liczba stopni filtracji, powierzchnia filtrów, zdolność gromadzenia lakieru, początkowy i końcowy opór, regularność wymian, szczelność zamocowania wkładów oraz parametry wentylatora przy rzeczywistych oporach instalacji. Pojedynczy filtr może nie zatrzymywać wystarczającej ilości drobnych cząstek, a filtr wstępny zmniejsza obciążenie kolejnych stopni i wydłuża ich żywotność.

W przypadku separacji mokrej liczą się: równomierność kurtyny wodnej, intensywność kontaktu powietrza z wodą, prawidłowy przepływ, stan dysz i pomp, jakość wody obiegowej, skuteczność odkraplaczy oraz częstotliwość usuwania lakieru ze zbiornika.

Do porównywania ofert warto wykorzystać mierzalne parametry, takie jak:

• sprawność wychwytywania wyrażona procentowo,
• stężenie pyłu za urządzeniem w mg/Nm³,
• przepływ powietrza w m³/h i prędkość powietrza w strefie roboczej,
• opór instalacji w Pa,
• osiągi przy czystym i częściowo obciążonym systemie,
• warunki, dla których producent gwarantuje podane wyniki.

Sprawność nanoszenia, wychwytywania i emisja – to nie to samo

Warto rozróżnić trzy pojęcia: sprawność nanoszenia (jaka część rozpylonego lakieru trafia na detal), sprawność wychwytywania (jaka część powstałego oversprayu zostaje zatrzymana) oraz emisję za urządzeniem (ile zanieczyszczeń opuszcza instalację wyciągową).

Bardzo skuteczny separator nie zrekompensuje niskiej sprawności nanoszenia. Ograniczenie oversprayu u źródła – poprzez dobór pistoletu, ciśnienia, ustawienia dyszy, odległości od detalu i sposobu prowadzenia natrysku – może zmniejszyć zużycie lakieru, obciążenie filtrów lub obiegu wodnego oraz ilość odpadów.

Sama skuteczność wychwytywania oversprayu nie jest też równoznaczna z uzyskaniem powłoki bez wtrąceń. Na jakość wpływają dodatkowo: czystość pomieszczenia, filtracja powietrza nawiewanego, bilans nawiewu i wyciągu, obecność martwych stref i turbulencji, temperatura, wilgotność oraz czystość odzieży operatora. Sam wyciąg bez kontrolowanego nawiewu może powodować zasysanie kurzu przez drzwi i nieszczelności z sąsiednich pomieszczeń.

Codzienna eksploatacja: sucha i mokra ściana w praktyce

Sucha ściana wymaga regularnej kontroli stanu i drożności filtrów, pomiaru spadku ciśnienia, terminowej wymiany wkładów, sprawdzania szczelności ich zamocowania oraz czyszczenia wentylatora i przewodów. Trzeba też uwzględnić obciążenie pożarowe zgromadzonych pozostałości – niektóre materiały mogą być podatne na samonagrzewanie lub niebezpiecznie reagować po zmieszaniu, dlatego nie należy bez sprawdzenia stosować tych samych filtrów naprzemiennie do niekompatybilnych materiałów.

Mokra ściana wymaga natomiast kontroli działania kurtyny wodnej, nadzoru nad poziomem i jakością wody, kontroli pomp, dysz i przewodów, usuwania nagromadzonego lakieru, czyszczenia zbiornika oraz kontroli odkraplaczy i korozji. Istotne jest też ustalenie, czy szlam będzie odbierany bezpośrednio, czy wcześniej musi zostać odwodniony – koszt odpadu zależy nie tylko od jego masy, ale i od zawartości wody.

Wentylacja i ogrzewanie powietrza jako ukryty koszt

W obu rozwiązaniach znaczną część kosztów generuje nie sam sposób filtracji, lecz wymiana powietrza. Wpływ mają: wielkość ściany, wymagana prędkość powietrza, geometria kanałów, opory filtrów i odkraplaczy, sprawność wentylatora, liczba godzin pracy oraz konieczność ogrzewania lub chłodzenia nawiewu.

Maksymalna wydajność wentylatora podawana dla swobodnego przepływu nie oznacza, że taka sama wydajność zostanie osiągnięta po podłączeniu filtrów i kanałów. Przewymiarowane urządzenie zwiększa koszt zakupu, energii i ogrzewania powietrza, a zbyt małe nie zapewni prawidłowego wychwytywania zanieczyszczeń. Odzysk ciepła może ograniczyć zapotrzebowanie na energię, ale musi być zaprojektowany z uwzględnieniem rodzaju zanieczyszczeń i wymagań przeciwpożarowych – nie jest to prosty dodatek pasujący do każdej instalacji.

Bezpieczeństwo pracy, ATEX i wymagania formalne

Ściana lakiernicza jest elementem systemu ochrony, ale sama nie gwarantuje bezpiecznych warunków pracy. Trzeba uwzględnić narażenie na mgłę lakierniczą i pary rozpuszczalników, możliwość występowania izocyjanianów i innych substancji uczulających, czas oczyszczania stanowiska po natrysku oraz konieczność stosowania odpowiedniej ochrony dróg oddechowych, skóry i oczu. Zniknięcie widocznej mgły nie musi oznaczać, że powietrze jest już bezpieczne.

Przy stosowaniu materiałów palnych lub tworzących atmosferę wybuchową konieczna jest odpowiednia ocena ryzyka, a w zależności od procesu mogą być wymagane między innymi:

• klasyfikacja stref zagrożenia wybuchem i dokument zabezpieczenia przed wybuchem,
• urządzenia w wykonaniu ATEX, uziemienie i połączenia wyrównawcze,
• blokada natrysku przy niesprawnej wentylacji i sygnalizacja niewystarczającego przepływu,
• formalności dotyczące emisji do powietrza oraz klasyfikacji i ewidencji odpadów,
• wymagania dotyczące ścieków i wody procesowej (istotne zwłaszcza przy ścianach mokrych).

Jako punkt odniesienia dla bezpieczeństwa kabin wykorzystuje się normę EN 16985, dotyczącą kabin do nanoszenia organicznych materiałów powłokowych – dokładny zakres obowiązków należy jednak ustalić indywidualnie dla danej instalacji.

Kiedy wybrać ścianę suchą, a kiedy mokrą?

Ścianę suchą warto rozważyć szczególnie wtedy, gdy lakierowanie odbywa się okresowo lub z umiarkowaną intensywnością, ważny jest niski koszt początkowy, dostępna przestrzeń jest ograniczona, zakład nie ma infrastruktury do obsługi obiegu wodnego, a koszty wody, ścieków lub szlamu są wysokie.

Ścianę mokrą warto rozważyć, gdy występuje duże i stabilne obciążenie oversprayem, lakierowanie odbywa się intensywnie lub wielozmianowo, zakład dysponuje personelem i infrastrukturą do obsługi instalacji wodnej, a analiza TCO potwierdza przewagę tego rozwiązania mimo wyższego kosztu inwestycji.

Nie oznacza to jednak, że każda produkcja ciągła wymaga ściany mokrej – nowoczesne systemy suche również mogą obsługiwać intensywne procesy, jeśli zostały właściwie dobrane. Ostatecznie powinny decydować gwarantowane parametry i całkowity koszt użytkowania, a nie sama nazwa technologii.

Przed porównaniem konkretnych ofert warto zapytać dostawcę między innymi o: gwarantowane stężenie pyłu na wylocie, przepływ przy czystym i zabrudzonym układzie, częstotliwość wymiany filtrów lub czyszczenia obiegu wodnego, roczne zużycie filtrów, wody, chemii i energii, ilość powstających odpadów, długość typowego serwisu, zabezpieczenia przeciwpożarowe i ATEX oraz to, czy parametry zostaną potwierdzone pomiarem odbiorczym po montażu.

Podsumowanie – co naprawdę decyduje o wyborze?

Nie da się jednoznacznie stwierdzić, że ściana sucha zawsze jest tańsza, a mokra zawsze skuteczniejsza. Sucha ściana zazwyczaj oznacza niższy koszt początkowy, prostszą konstrukcję i brak instalacji wodnej, ale wymaga regularnego zakupu filtrów. Mokra ściana dobrze sprawdza się przy dużym i stabilnym obciążeniu, lecz wiąże się z obsługą pomp, wody, chemii i szlamu.

Najlepszym rozwiązaniem będzie to, które w realnych warunkach zakładu utrzyma wymagany przepływ powietrza, zapewni potwierdzony poziom wychwytywania cząstek, będzie zgodne z rodzajem stosowanych materiałów, spełni wymagania bezpieczeństwa i osiągnie najniższy całkowity koszt użytkowania – nie tylko najniższą cenę zakupu.
