Zakład produkujący meble, okna lub elementy drewniane z kilkunastoma maszynami obróbczymi ma wybór: kilka małych urządzeń filtracyjnych przy każdej maszynie lub jeden centralny system odciągowy obsługujący całą halę. Pierwsze rozwiązanie wygląda prościej na etapie planowania – i okazuje się droższe w eksploatacji. Wyższe łączne zużycie energii, wielokrotna wymiana worków w różnych urządzeniach, brak możliwości monitorowania całości instalacji z jednego miejsca, trudność w rozbudowie. Centralne odpylanie eliminuje te problemy i jest właściwym rozwiązaniem dla każdego zakładu powyżej określonej skali produkcji.
NAWARA projektuje i produkuje centralne systemy odciągowe oparte na filtrach TOPAZ(stacjonarne, podciśnieniowe) i RUBIN (modułowe, skalowalne) – dla hal o różnej kubaturze, w konfiguracji podciśnieniowej i nadciśnieniowej, z pełną automatyką i możliwością integracji z systemem SCADA.
Porównanie obu podejść w praktyce eksploatacyjnej:
| Kryterium | Urządzenia lokalne | System centralny |
| Inwestycja początkowa | Niższa | Wyższa |
| Zużycie energii | Wyższe (wiele silników) | Niższe (jeden wentylator z falownikiem) |
| Wymiana worków | Wielokrotna, różne terminy | Jedna instalacja, jeden harmonogram |
| Monitoring | Trudny | Jeden panel, pełna kontrola |
| Rozbudowa | Nowe urządzenie przy każdej maszynie | Podłączenie do istniejącej sieci |
| Hałas w hali | Rozproszony, trudny do wytłumienia | Zredukowany – filtr poza halą lub wytłumiony |
W konfiguracji podciśnieniowej wentylator zasysający jest po stronie filtra – materiał transportowany jest przez sieć pod podciśnieniem, filtr pracuje jako jednostka ssąca. To rozwiązanie standardowe dla większości zakładów drzewnych.
W konfiguracji nadciśnieniowej wentylator tłoczący jest przed filtrem – materiał transportowany jest pod nadciśnieniem. Stosowane przy długich trasach kanałowych (powyżej 150 m) i przy transporcie materiałów o wysokiej gęstości, gdzie podciśnienie nie zapewnia wymaganej prędkości.
TOPAZ to stacjonarne urządzenie odpylająco-odciągowe z wydajnym wentylatorem, przeznaczone do instalacji obsługujących wiele stanowisk roboczych jednocześnie. Obudowa stalowa z automatyczną regeneracją mechaniczno-pneumatyczną i profesjonalnym systemem sterowania. Urządzenia posiadają znak CE i są przeznaczone do odciągania suchych pyłów oraz wiórów drzewnych. Pył szczytowy nie przekracza poziomu ≤0,2 mg/m³.

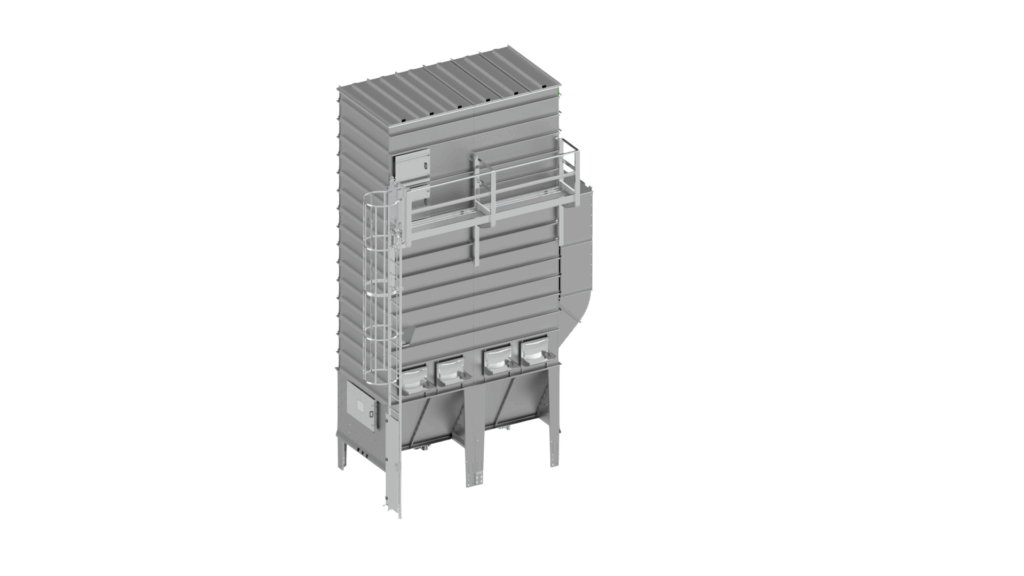

RUBIN to zaawansowany technologicznie filtr przeznaczony do skutecznego odciągu i filtracji pyłów oraz trocin w zakładach przemysłowych. Dzięki innowacyjnej regeneracji worków filtracyjnych oraz umiejscowieniu wentylatora po „czystej" stronie filtra, urządzenie może pracować nieprzerwanie przez całą dobę.
System umożliwia:
Filtry silosowe oferowane przez NAWARA to niezawodne rozwiązanie przeznaczone do odpylania i filtracji powietrza w silosach magazynujących materiały sypkie. Urządzenia skutecznie usuwają pyły powstające podczas napełniania i opróżniania silosów, chroniąc instalacje technologiczne oraz środowisko pracy.
Główne zalety:
Dobierzemy rozwiązanie dopasowane do parametrów instalacji, warunków pracy oraz wymagań technicznych.
Skontaktuj się z namiCentralna instalacja odciągowa z wentylatorem sterowanym falownikiem dostosowuje wydajność do aktualnej liczby aktywnych stanowisk. Przy pracy połowy maszyn wentylator zużywa nie połowę, lecz ok. 30% energii nominalnej (zależność sześcienna mocy od prędkości obrotowej). Przy pracy trzyzmianowej oszczędność energii w stosunku do stałoprędkościowego układu może przekraczać 40%.
Automatyczna regeneracja w filtrach TOPAZ i RUBIN odbywa się podczas pracy instalacji – poszczególne rzędy worków są czyszczone sekwencyjnie, bez zatrzymywania przepływu. Wentylatory w filtrach RUBIN dobierane są indywidualnie do potrzeb klienta, a niezawodny system łańcuchowego wygarniania pracuje przy niskim poziomie wibracji i cicho.
Systemy centralne NAWARA wyposażane są standardowo w presostat różnicy ciśnień z sygnalizacją, licznik godzin pracy, rejestr zdarzeń (alarmy, wyłączenia, przekroczenia parametrów). Opcjonalnie: integracja z systemem SCADA lub BMS zakładu, raportowanie automatyczne, zdalne powiadomienia SMS/e-mail o alarmach.
Od jakiej wielkości zakładu opłaca się centralny system odciągowy?
Granica opłacalności zależy od liczby maszyn i ich rozmieszczenia, ale praktycznie każdy zakład z co najmniej 5–6 maszynami obróbczymi pracującymi jednocześnie osiąga niższy całkowity koszt eksploatacji przy systemie centralnym niż przy urządzeniach lokalnych. NAWARA przygotowuje zestawienie kosztów 10-letnich dla obu rozwiązań – bez kosztów, na etapie ofertowania.
Czy centralny system odciągowy można rozbudować po zakupie?
Tak, jeśli wybrano system modułowy RUBIN lub jeśli projekt uwzględniał zapas wydajności wentylatora. NAWARA zawsze projektuje instalacje z marginesem rozbudowy – możliwością podłączenia kolejnych stanowisk bez wymiany centrali filtracyjnej. Dla systemów TOPAZ rozbudowa oznacza dodanie równoległego filtra lub wymianę wentylatora na odpowiedni model z wyższej serii (TOPAZ 2, 3 lub 4).
Jak długo trwa montaż centralnej instalacji odciągowej?
Czas montażu zależy od wielkości instalacji i złożoności sieci kanałowej. Typowa instalacja dla zakładu z 10–15 maszynami i centralą filtracyjną na zewnątrz budynku wymaga 2–4 tygodni montażu plus 1 tygodnia rozruchu i regulacji. NAWARA koordynuje montaż własnym personelem lub w ścisłej współpracy z wykonawcą klienta.
