Dym spawalniczy jest klasyfikowany przez WHO jako karcynogen grupy 1 – bez względu na rodzaj elektrody, materiał podstawowy ani metodę spawania. Jednocześnie zakłady metalowe generują pył z cięcia, szlifowania i obróbki powierzchni, który jest abrazyjny, często zawiera metale ciężkie i osadza się na precyzyjnych mechanizmach maszyn. Odpylanie w spawalni i na stanowiskach obróbczych to nie opcja – to obowiązek wynikający z norm środowiska pracy i rosnącej presji ubezpieczycieli.
W ofercie NAWARA znajdziesz odciągi dymu spawalniczego SZAFIR, stoły szlifierskie RODONIT, odpylacze spawalnicze SZAFIR oraz ściany lakiernicze do malowania proszkowego ONYX.
Dym ze spawania stali węglowej zawiera tlenki manganu, tlenki żelaza i cząstki submikronowe (PM1) docierające do pęcherzyków płucnych. Spawanie stali nierdzewnej dodaje chrom sześciowartościowy i nikiel – związki rakotwórcze o bardzo niskich wartościach NDS (Cr VI: 0,01 mg/m³). Szlifowanie i polerowanie metali generuje pył metaliczny stanowiący zagrożenie zdrowotne i pożarowe – aluminium w postaci pyłu ma dolną granicę wybuchowości poniżej 60 g/m³.
Polska norma NDS dla dymu spawalniczego wynosi 1 mg/m³. Zgodnie z dyrektywą 98/24/WE środki techniczne (odciąg) mają pierwszeństwo przed środkami ochrony osobistej – zastąpienie wyciągu maską jest dopuszczalne wyłącznie tymczasowo.

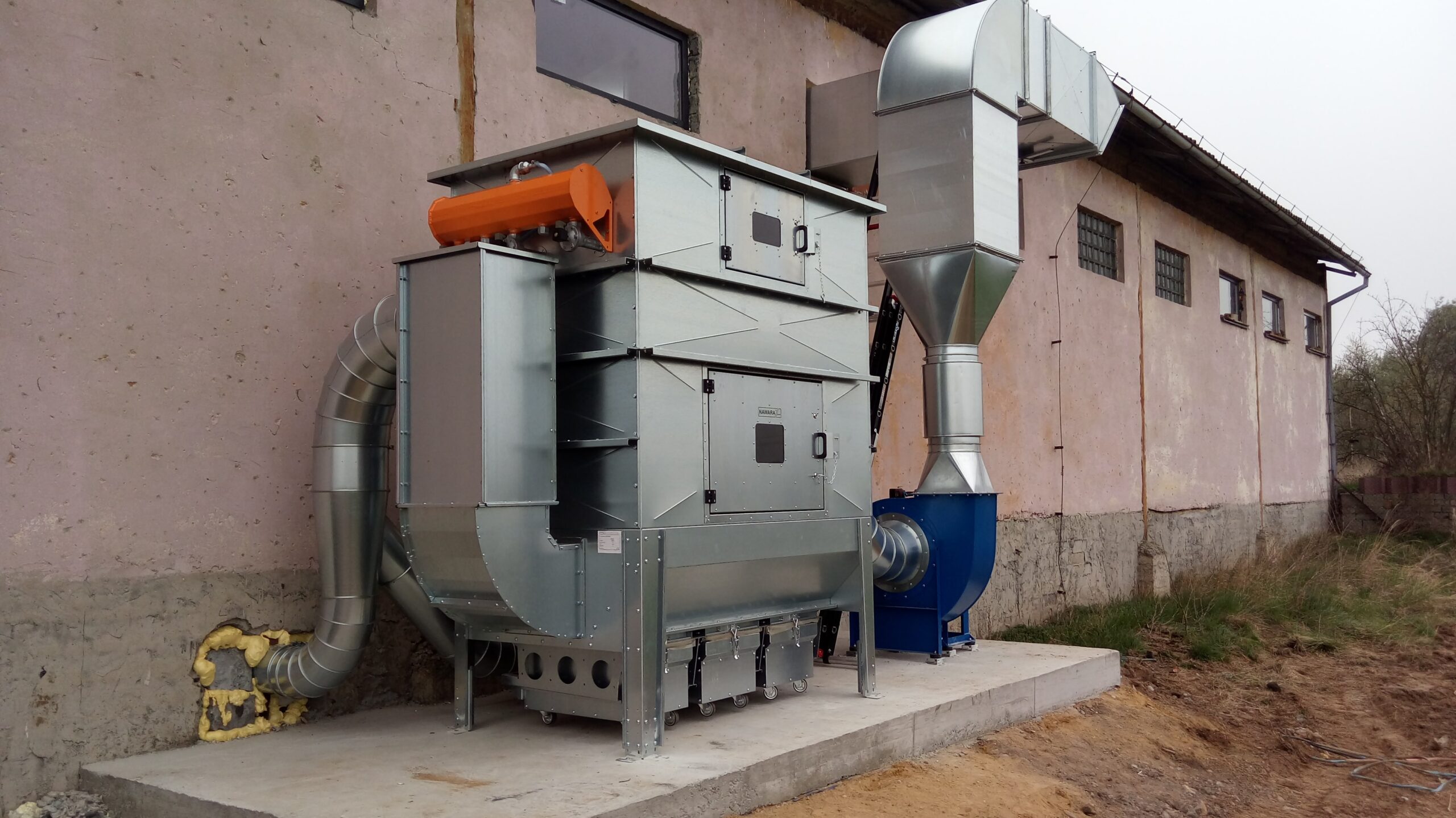

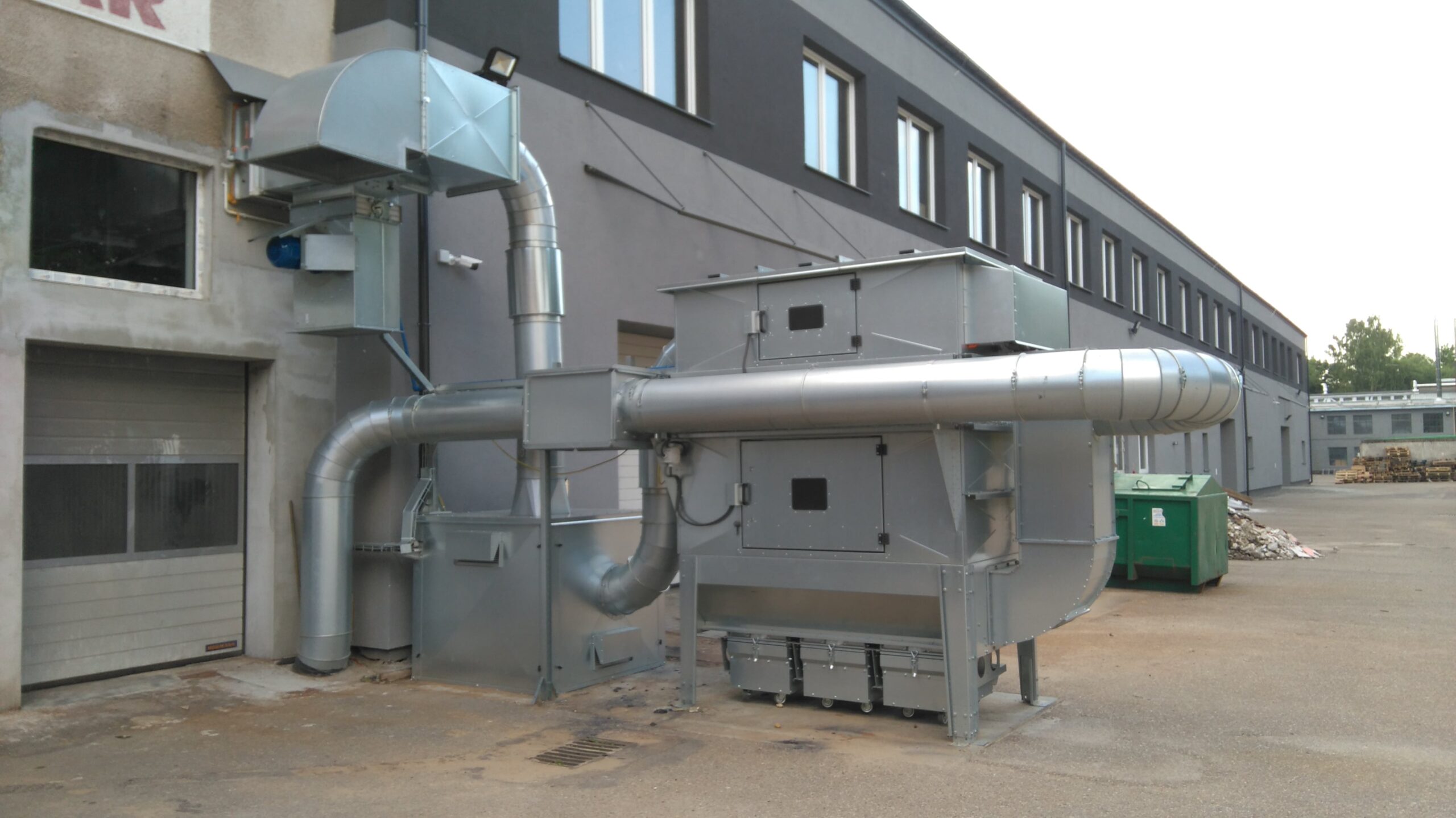

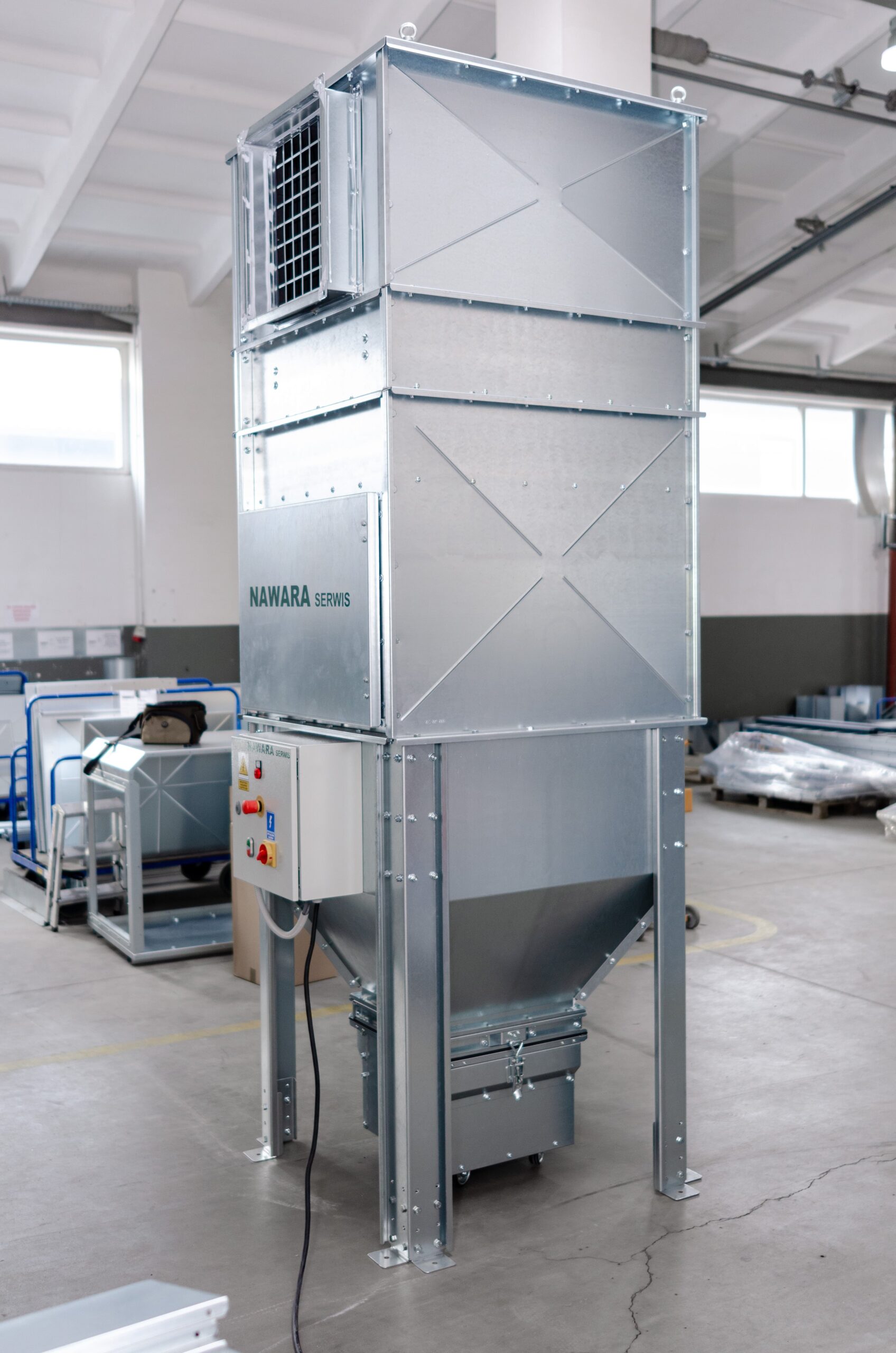

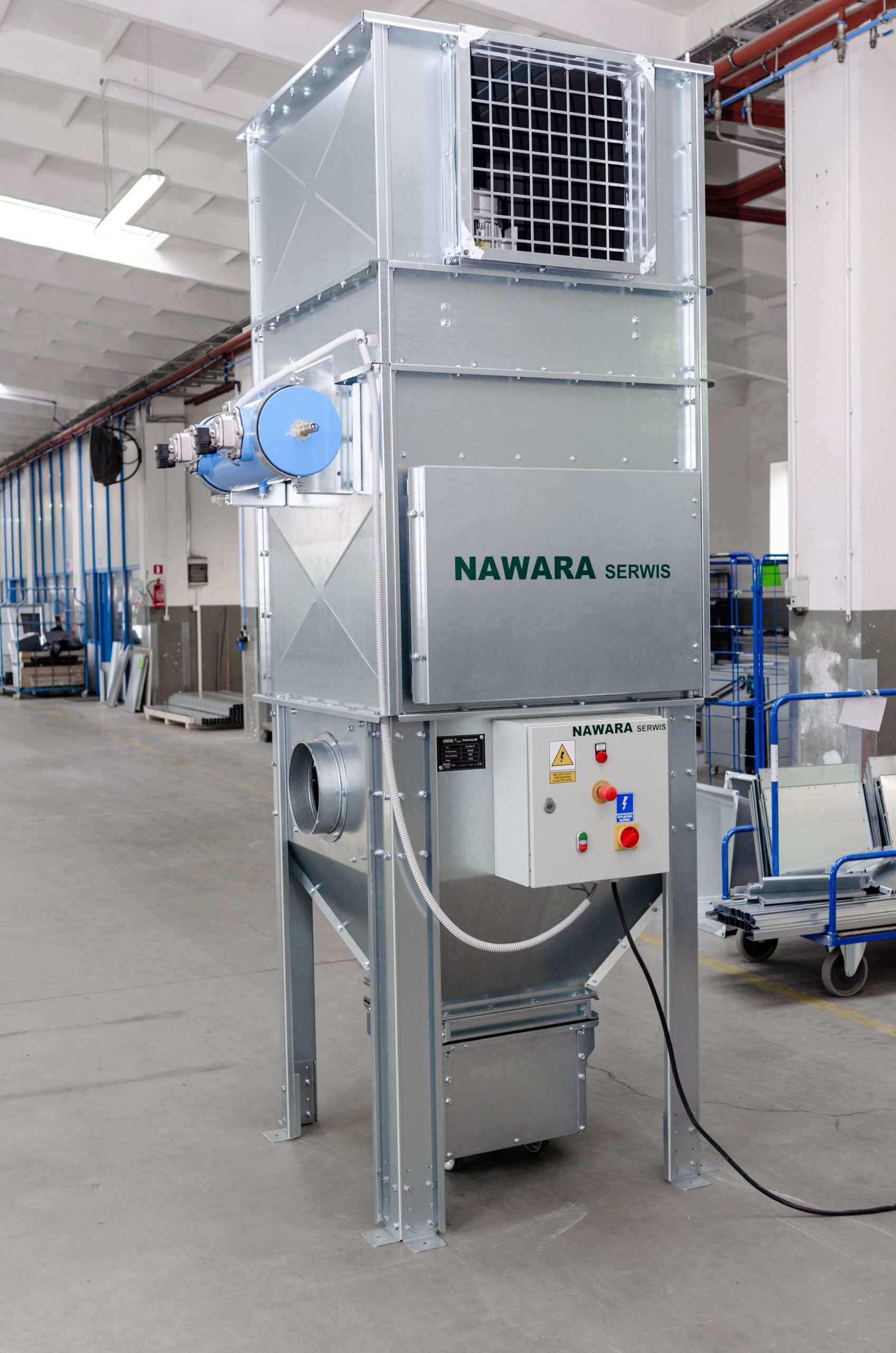

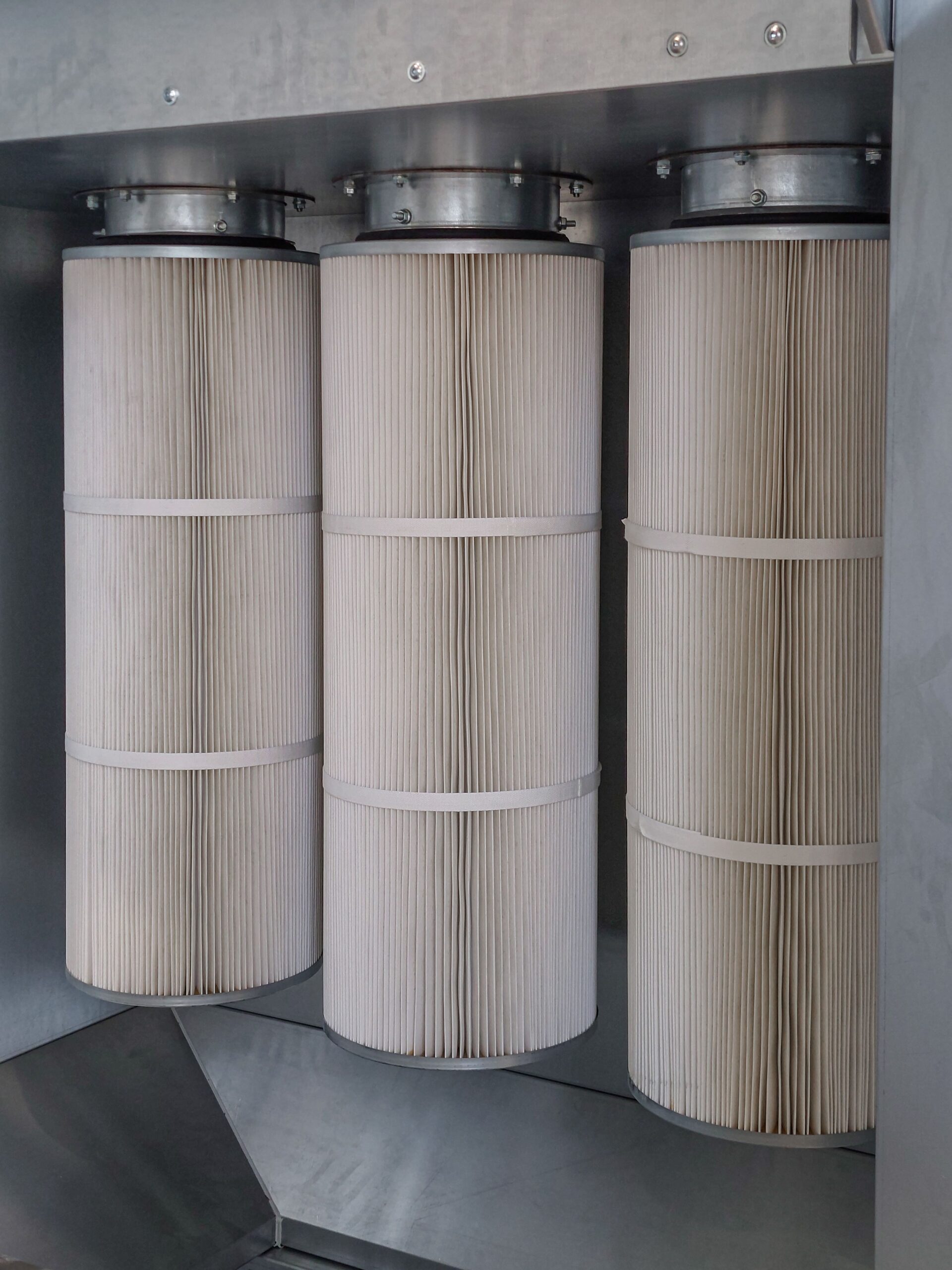

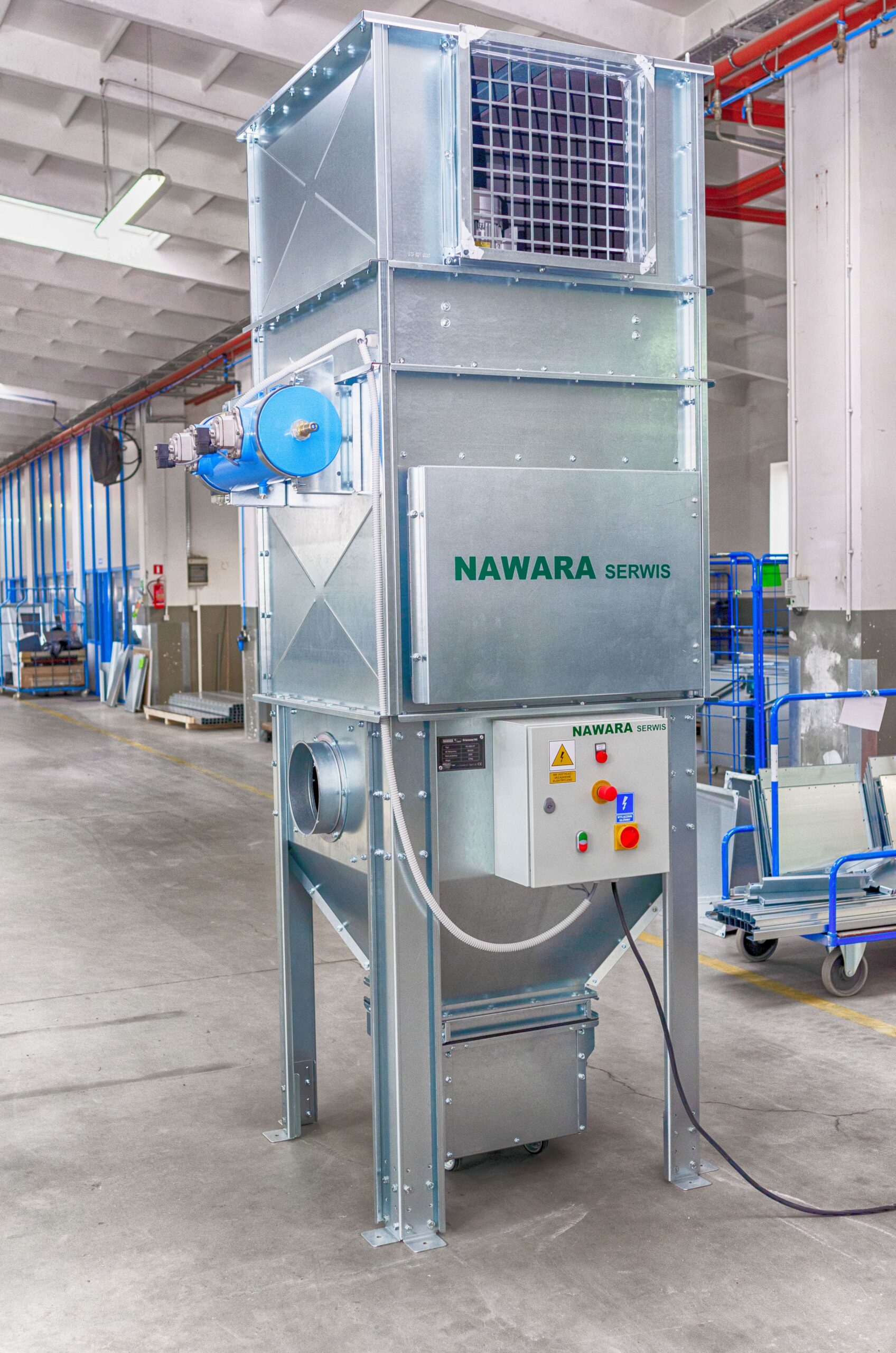

Centrale filtracyjne do miejscowego odpylania spawalniczego i metalowego. Regeneracja filtrów pneumatyczna – impulsowo sprężonym powietrzem. Mogą pracować wewnątrz i na zewnątrz hali.
| Model | Powierzchnia filtracji [m²] | Inlet diameter [mm] | Number of filters | fan power [kW] | Base dimensions [mm] |
| SZAFIR 1 | 37 | 250 | 4 | 5,5 | 1045×1250×3000 |
| SZAFIR 2 | 60 | 300 | 6 | 7,5 | 1045×1250×3000 |
| SZAFIR 3 | 90 | 350 | 9 | 11 | 1477×1753×3469 |
Dobierzemy rozwiązanie dopasowane do parametrów instalacji, warunków pracy oraz wymagań technicznych.

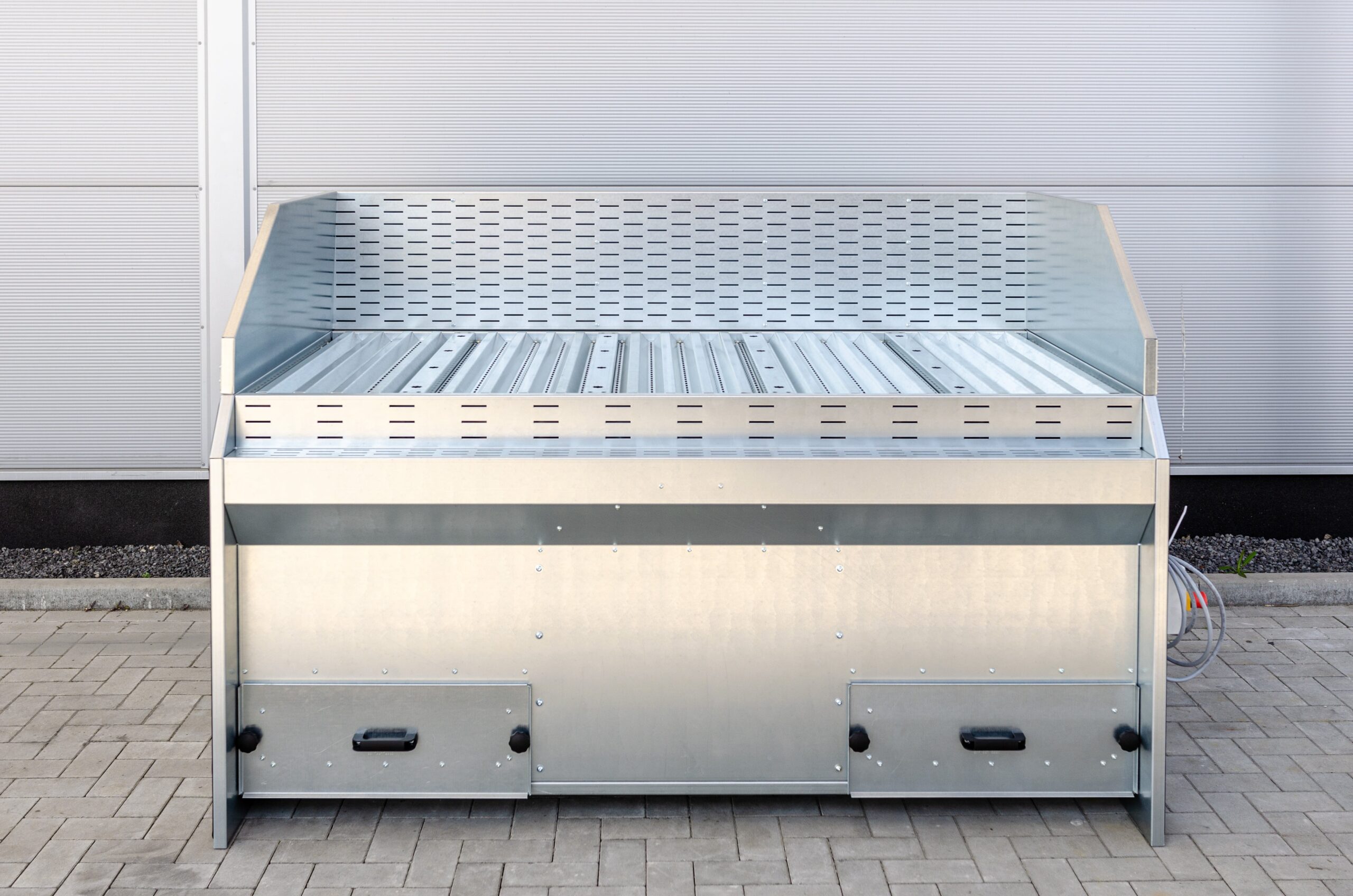

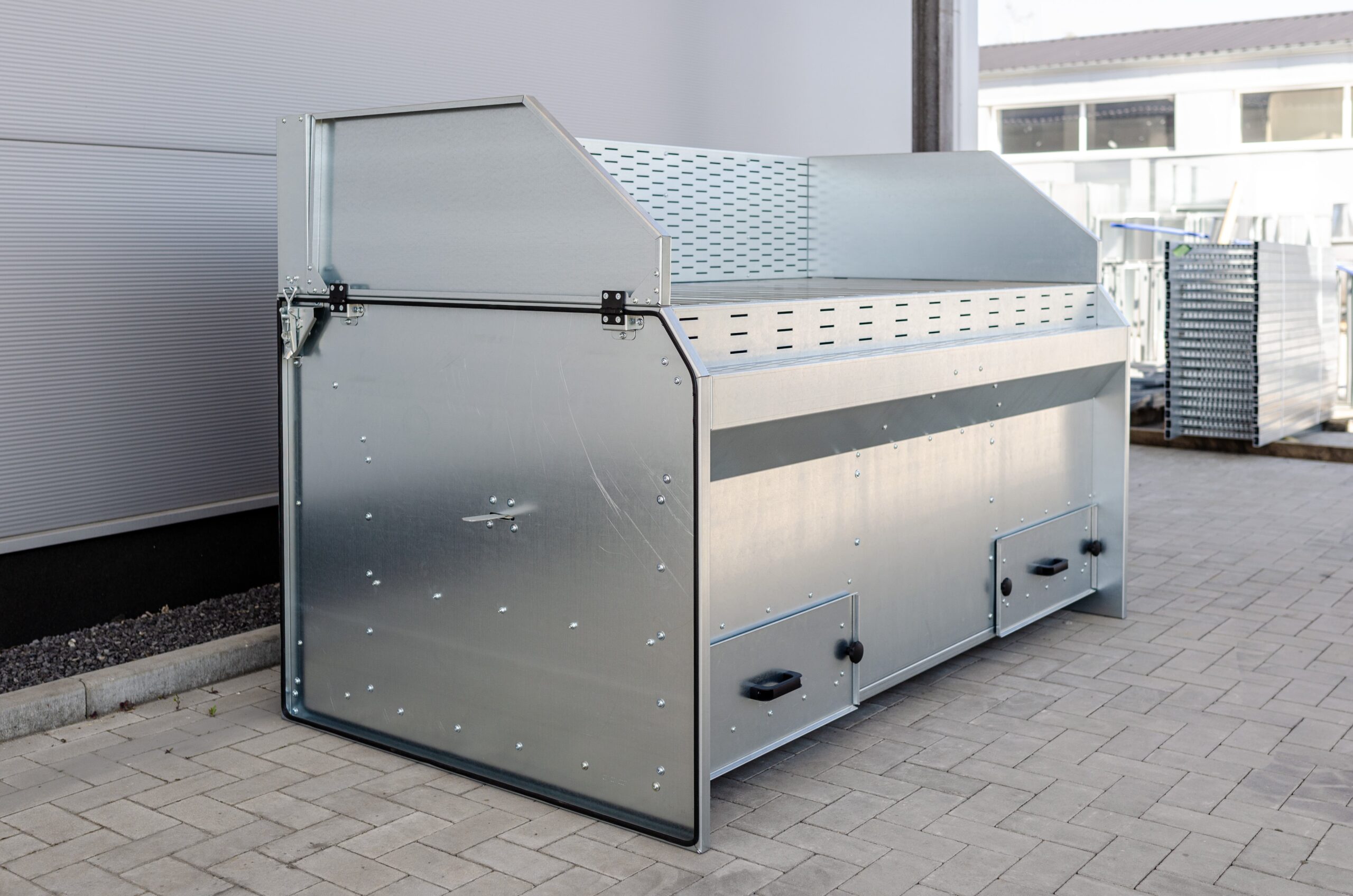

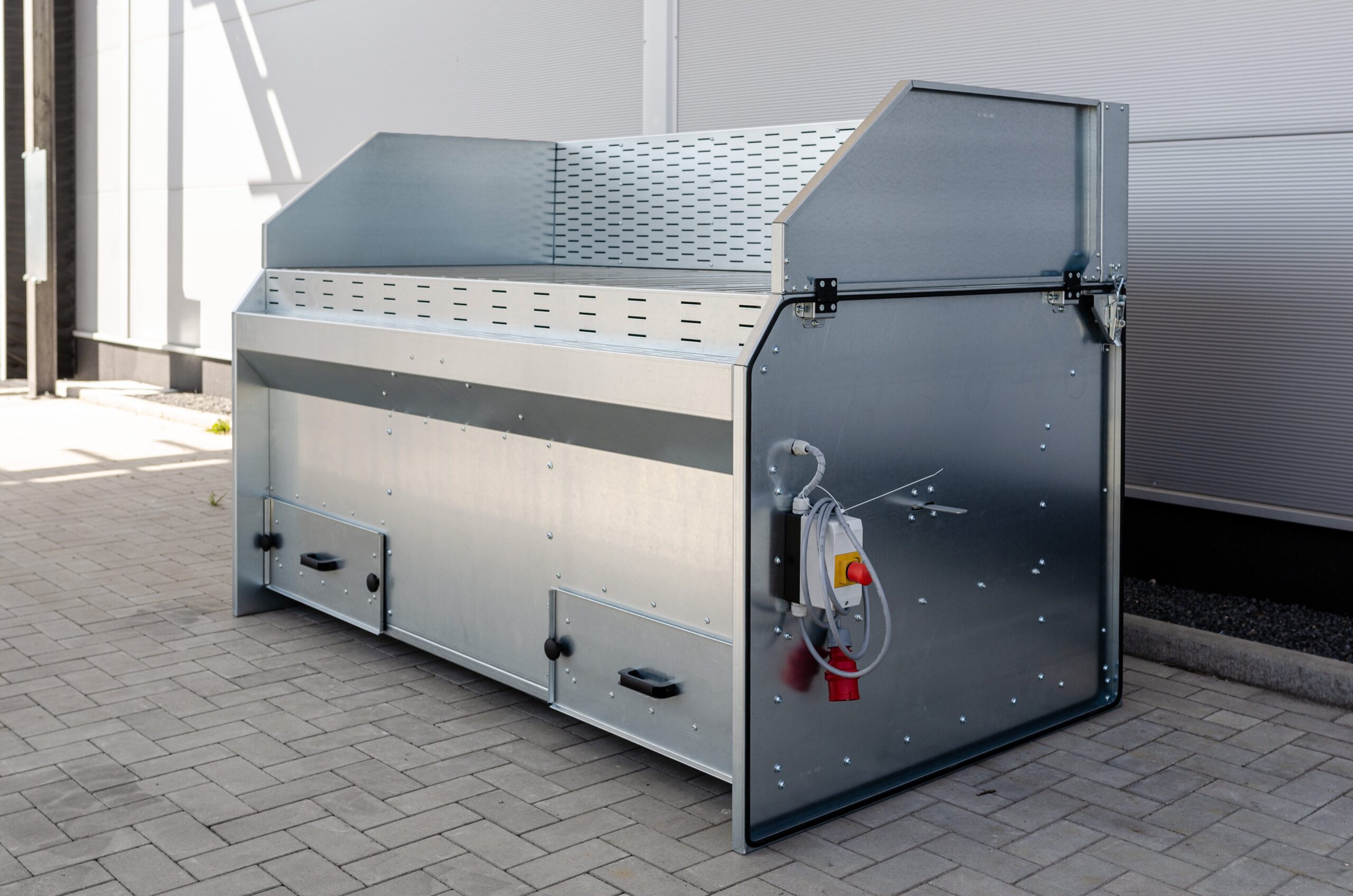

Contact UsProfesjonalne stoły ze zintegrowanym systemem filtracyjno-odciągowym do bezpyłowej obróbki powierzchni. Dwustopniowa filtracja z recyrkulacją powietrza, filcowy blat roboczy, pojemne szuflady na pył. Silniki w klasie ATEX.
| Model | Wydajność [m³/h] | Powierzchnia filtracji [m²] | Motor [kW] | Weight [kg] | Poziom hałasu [dBA] | Wymiary [mm] |
| RODONIT 20 | 5500 | 6 | 2,2 ATEX | 250 | 68,5 | 2060×1195×1370 |
| RODONIT 30 | 6600 | 10 | 3 ATEX | 450 | 78,5 | 3060×1195×1370 |

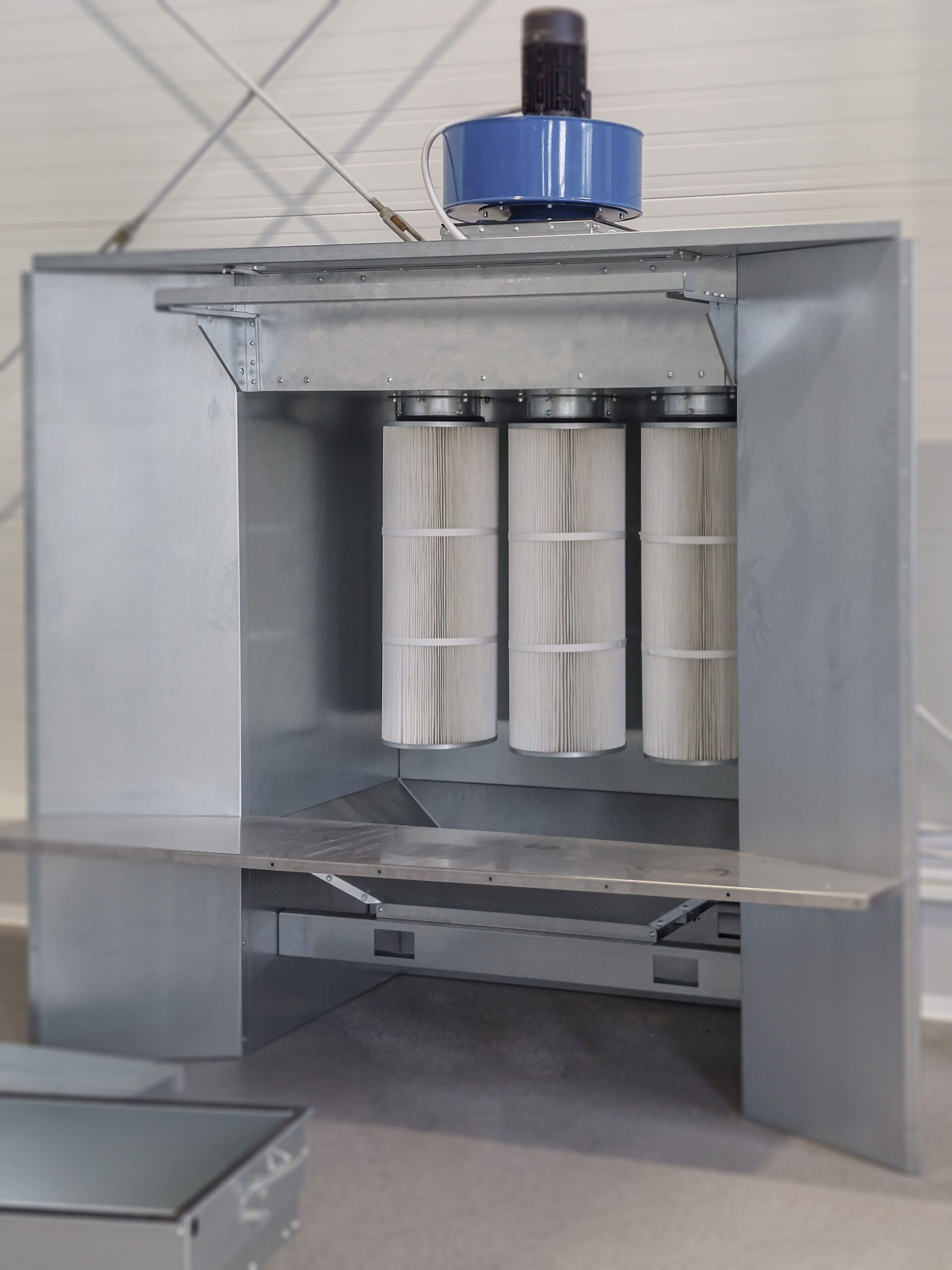

Przeznaczone do malowania proszkowego. Filtr patronowy zatrzymuje cząstki proszku lakierniczego, które opadają do rynny w podstawie ściany. Zapewniają czyste i kontrolowane środowisko pracy, bezpośrednio przekładające się na jakość powłoki.
| Zastosowanie | Rekomendowany produkt | Klasa filtra | Forma odciągu |
| Spawanie stali węglowej MIG/MAG | SZAFIR 1 / SZAFIR 2 | M | Ramię odciągowe |
| Spawanie stali nierdzewnej | SZAFIR 2 / SZAFIR 3 | H13 | Ramię + osłona |
| Cięcie plazmowe / laserowe | SZAFIR 3 | H13 + aktywny | Stół odciągowy |
| Szlifowanie i polerowanie metalu | RODONIT 20 / RODONIT 30 | M/H | Stół szlifierski |
| Malowanie proszkowe | ONYX | M | Ściana lakiernicza |
Czy do spawania stali nierdzewnej wymagany jest filtr HEPA?
Tak. Chrom sześciowartościowy ma NDS 0,01 mg/m³ – filtr klasy M nie zapewnia wystarczającej retencji frakcji submikronowej. Rekomendujemy minimum H13, optymalnie centralę SZAFIR 3 z powierzchnią filtracji 90 m².
Ile stanowisk może obsłużyć jedna centrala SZAFIR?
Zależy od wydajności centrali i liczby aktywnych ramion. NAWARA projektuje układy wielostanowiskowe z regulacją przepustnicami – od kilku do kilkudziesięciu stanowisk na jedną centralę.
Jak utylizować pył metaliczny z filtra?
Pył ze stali nierdzewnej to odpad niebezpieczny wymagający przekazania licencjonowanemu odbiorcy. Systemy SZAFIR i RODONIT mają pojemne zbiorniki ułatwiające odbiór i dokumentację zgodnie z kartą odpadów.
